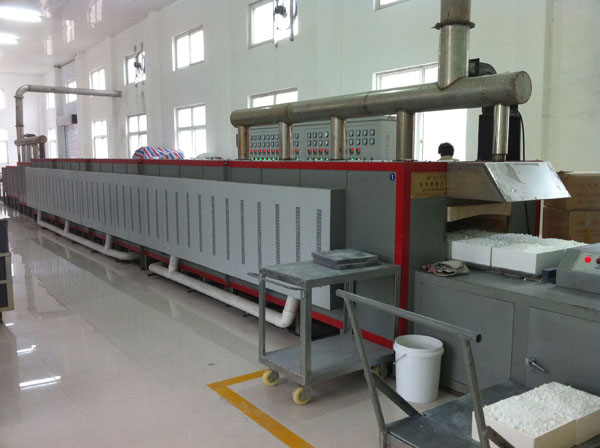

稀土催化劑材料煅燒用網帶爐的選型
作者:87937911    來源:江蘇前錦爐業設備有限公司    時間:2016/3/21    點擊:2369

    適用工藝:石油催化劑、汽車尾氣催化劑、化工催化劑、稀土催化劑等材料的連續燒成
    設計單位:江蘇前錦爐業設備有限公司    作者:劉俊
    前言:稀土催化劑材料煅燒的窯爐選型分為輥道爐、網帶爐、推板爐、回轉爐等,今天就對該材料的專用網帶爐又成網帶窯燒結設備做全面介紹。
一、用途
   主要用于稀土催化劑材料的焙燒。


二、主要技術參數:
1、額定溫度:            1000℃
2、額定功率:            150KW
3、額定電壓:            380V
4、相    數:            3相
5、加熱區數:            8區
6、控溫精度:            ≤±1℃
7、爐膛尺寸(L×W×H):  17250×520×260㎜
8、爐體外形(L×W×H):  17250×1200×1450㎜
9、傳送速度(無級勵磁調速):2000~6000㎜/h
常用速度:               2000㎜/h
10、網帶寬度:                400㎜
      網帶材質:                 316L
11、網帶型號:                波紋串條平衡型
12、設備長度: 19.75m(其中窯頭架長0.8m,窯尾架長1.7m)


三、結構簡述:
 本爐分為爐體部分、傳送系統、電控部分、通風系統等。
1、爐體部分:
爐體部分包括爐襯、爐體骨架等。
爐襯部分分為干燥區、預熱區、焙燒區及冷卻區。干燥區由兩個溫區組成。加熱區采用遠紅外管上部布置,水平加熱。在爐殼上部設有反射鋁板,鋁板經過拋光,反射效率高。保溫材料采用硅酸鋁耐火纖維材料。預熱區及焙燒區由六個溫區組成。其中設有不銹鋼內膽,內膽材質為316L厚度為3㎜,起承托網帶的作用。外部保溫材料選用硅酸鋁耐火纖維硬板、纖維棉。具有保溫性能好,蓄熱小等優點。加熱采用電阻絲棒上下布置,水平加熱。冷卻區分為有保溫材料部分和無保溫材料部分。在冷卻區有保溫材料部分后部設有兩路排氣孔,排除爐內生成的廢氣。無保溫材料部分設置不銹鋼爐膽,爐膽直接暴露在空氣中,加速產品的冷卻。在干燥區和預熱區設置有六路排氣煙囪,起排除廢氣作用。所有煙囪的排氣量大小可調。
爐體骨架由型鋼、鋼板焊接而成。由鋼板、角鋼焊接而成的爐襯架支承爐襯。爐體外架由角鋼焊接而成,外罩可方便拆卸的外掛板。外掛板表面噴塑,顏色由用戶確定。
2、傳送系統:
傳送部分由電磁調速的電機,擺線針輪減速器、鏈輪、滾筒、托輥、擋輪、張緊裝置、網帶等組成。為增大主動滾與網帶的磨擦力,主動滾采用包膠結構。主動滾旁邊設置有壓緊滾,以保證網帶在主動輪上有足夠的包角。保證網帶不會打滑。傳動裝置具有過載保護裝置,防止網帶因卡掛過載,而損壞網帶。在爐體下部安裝有張緊裝置,通過彈簧調整張緊輪的壓力,使網帶保持一定的張緊力。
3、電控部分:
電器部分安裝在電控柜內?販乇聿捎弥悄苄涂販貎x表,具有上下限報警,手動、自動PID調節,可自動跟蹤設定最佳PID值,每一溫區采用三相控制。觸發采用可控硅移相觸發?販貎x表具有微機通訊接口。測溫采用K分度熱電偶(鎳鉻-鎳硅)作為測溫元件。在控制柜上設總電壓表、電流表。各加熱區電流表、控制開關、指示燈等。關于功率補償?shù)膯栴},有待于雙方進行協商。
4、通風系統:
通風系統包括廢氣排出及冷卻兩部分。廢氣排出管采用不銹鋼材料,各垂直支管設有調節閥門,內部為考慮腐蝕問題,采用陶瓷內襯的結構,廢氣排出管經水平管匯總,冷卻支管經水平管匯總后分別留出接口,經射流引風排出室外。


四、質量保證:
1、設備保證達到工藝曲線溫度要求。
2、設備質保期壹年(易損件除外,人為因素除外)。
3、質保期內設備出現質量問題,由供方負責免費維修。
4、易損件包括:快熔、加熱元件等。
5、備件提供:紅外加熱管4支,電阻絲棒10支。



五、安裝與驗收:
1、設備到達需方現場時,供方向需方提供各種必須的技術文件。
2、供方負責設備的安裝調試工作,并為需方培訓操作人員,需方在人員和工具上給予必要的配合。
3、調試結束后,需方應及時組織驗收工作,并出具驗收?qǐng)?bào)告。


六、本協議作為合同附件,與定貨合同具有同等法律效力。
本協議經供需雙方簽字(蓋章)后生效。

此文特別感謝:包頭稀土研究院、北京有色院、北京鋼鐵研究總院、法國羅地亞稀土、贛州稀土、江蘇新威集團、南京金陵石化、蘭州石化、華峰研究院、上海丙烯酸化工等單位技術方在設計中給予本公司的寶貴意見。
