                             鎳鈷鋁（NCA）高鎳三元材料氧氣爐的優化設計




                             作者：87569388    來源：江蘇前錦爐業設備有限公司    時間：2016/3/21    點擊：5460













    適用工藝：8：1：1、鎳鈷鋁、高鎳三元材料、NCA等材料的連續燒成
    關鍵詞：鈷酸鋰  錳酸鋰  富鋰基錳酸鋰  高壓鈷酸鋰  高鎳三元材料  四氧化三鈷  氧化鈷  鈦酸鋰  匣缽  坩堝  承燒板  推板   石墨匣缽   石墨坩堝   鋰電池負極材料
  設計單位：江蘇前錦爐業設備有限公司    作者：劉俊


    前言：2013年是鋰電三元材料不尋常的一年，產量和市場需求突飛猛進，其中NCA和811高鎳三元材料似乎更是有一些企業在不斷研發燒成中，由于其燒成工藝較普通三元材料特殊，所以對設備也有特殊要求，今天就對該材料的專用燒結設備全自動氧氣保護推板爐（氧氣氛保護隧道爐）做全面介紹。










燒成原料



1）  原料形態            三元高鎳粉體材料


2）  裝料匣缽尺寸        320×320×75mm,


3）  燒成時間        升溫時間~5小時，恒溫時間~10-18小時，降溫~5小時


4）  燒結氣氛            氧氣，爐內氧氣含量95%以上


5）  最高設計溫度        1100℃


6）  長期使用溫度        1000℃


7）  單個推板上裝料      2個匣缽


8）  堆放形式            雙板雙層


9）  平均推送速度        1000mm/h    （500-2200mm/h無極可調）


10）            產量要求          ~  700Kg/24h


11）            物料特性        松裝密度1.2g/cm³;每缽裝料3.5Kg;產品燒蝕率                                            30%


12）            排放氣體        較強堿性，氫氧化鋰和碳酸鋰分解所產生的水汽、二氧化碳?xì)怏w等















設備用途及結構簡述










設備用途



鋰電三元高鎳材料（NCA）的燒成。


根據燒成工藝特別設計。





結構簡述

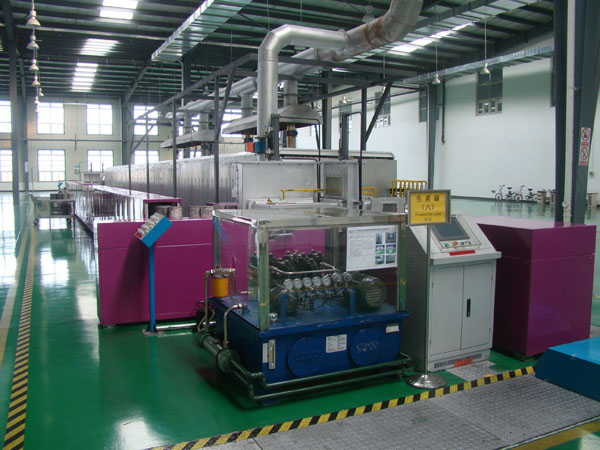

此電爐為隧道式、雙推、全自動回轉、雙門帶置換倉氣氛保護推板式電阻爐。


隧道內上下布置加熱元件加熱，根據工藝設定各溫區溫度，推板上裝料缽在隧道內連續推進，推板外回轉道全自動輥道回轉。


工藝條件簡述










4-5h升到1000℃,1000℃保溫10-18h，降溫至100℃以下~5h


主要技術參數










設備名稱



全自動氣氛保護推板窯





型號



 RTB-320-11型





爐膛尺寸



24000L×760W×260H（mm），爐口高度含推板厚。要求爐膛長度24000mm。





推板尺寸



340L×340W×30H（mm）  材質為剛玉莫來石（1200℃）





匣缽尺寸



320×320×75H（mm），每推板裝2個匣缽。（定作方自備）





裝載高度



推板以上裝載高度≤220（mm）





設備外形尺寸



約26000L×3500W×2000H（mm）





推板離地面高度



850（mm）





回轉方向



□  順時針          □  逆時針  （定作方定）


基本參數










最高溫度



1100℃



常用溫度



1000℃





額定功率



約320 KW



保溫功率



約180 KW





電源電壓



3相380V





窯體外側殼壁溫升



≤25ºC。遠離測溫點元件及加熱元件的距離≥150mm。





控溫精度



≤±1ºC





爐膛溫度均勻度



≤±3-5ºC





產品出口溫度



≤80ºC


溫區、加熱元件、控溫點及氧含量檢測點分布










溫度曲線圖要求16個區、32個溫控點 （每個溫區均為上下單獨控溫，中間測溫）









區間



1



2



3



4



5----16



降溫





設定溫度(℃)



300



500



800



1000



1100









區間長度



1500



1500



1200



1200



每個區間長度1200，共14400



4200（含2米水冷段）





溫區



16溫區









加熱方式



上下加熱









加熱元件



康泰爾電熱絲









控溫點



32個，測溫點16個









熱電偶



K 型熱電偶24  支N 分度號24 支









氧含量檢測點



設置5個巡檢測點，（升溫區1個，高溫區2個，降溫區1個，冷卻區1個）


配備氧化鋯分析儀3個.每個檢測通道電磁閥控制切換，以此切換檢測點位置。






進排氣系統










進氣共16路，排氣共16路，





每個溫區均配備進排氣管道，每個溫區底部配備與爐膛等寬的陶瓷進氣管，形成橫截面均勻進氣。每路氧氣管均埋在爐體保溫層內，使氣體充分預熱后進入爐膛，每個溫區配1-50m³/h流量計顯示控制流量，使用面板流量計集中控制。


爐體每個溫區排氣管道到爐體內部的不銹鋼管加陶瓷內襯，并加陶瓷球閥控制排氣量。


采用非接觸式管道，上部排氣管道為圓形喇叭口形狀（喇叭口徑是爐體煙囪直徑的2.5倍），喇叭口下部 爐體煙囪處于水平面上，喇叭口上面變徑直管（直徑為爐體煙囪的1.5倍）配有閥門，爐頂匯集2路排氣主管道（800℃之前溫區和800℃之后溫區），配備出氣接口（距離爐頂高度1.5米），客戶自行接出室外。


配套離心耐高溫引風機，變頻調速，風量為最大進風量的1.5倍設計。


總進氣管道之前配備氣體精密過濾器，前端預留1寸內絲口


進排氣管道均采用304不銹鋼


耐火保溫結構










耐火保溫結構



爐膛結構及爐膛材質根據材料燒成工藝過程進行特別設計。


爐膛材料采用抗堿性鎂鋁異型磚+優質輕質耐火保溫材料 + 陶瓷纖維板砌筑。防腐蝕，隔熱效果極佳，熱容量小，節能環保。


滑道采用剛玉材質，采用異型耐火磚支撐。


爐體結構










爐體主架



長22000（mm），由國標型材、板材分段密封焊接，爐體主架分8段





冷卻部分



長度~2000，采用水冷或風冷（配備軸流風機）的結構形式，以此來降低物料的出口溫度。





進料端



主要由液壓主推+進料橫推





出料端



主要由出料橫推+回推+切離裝置





外回轉道



由無動力滾筒支撐，以減少阻力





置換倉



入口與出口置換倉各一個。





密封門



進口端和出口端各設置兩道密封門









進出料口段正面、側面、上面均設置透視窗，側面與上面盡量大。


全自動推進系統










推進方式



均為液壓推進，液壓泵站安裝防護罩。





推進控制



PLC自動控制，具有互鎖及報警功能，提高其安全性、可靠性。電爐兩端設手動按鈕操控臺





推進行程



約1000（mm）。





主推推力



6T





主推進速度



500-2200mm/h（無極調速）



常用速度



1000mm/h


溫度控制系統










系統組成



采用觸摸屏上位機顯示+溫控表方式控溫。


溫控表具有連續PID調節、超溫報警、斷偶指示、溫度補償?shù)裙δ埽?/DIV>





控溫方式



采用可控硅移相調壓方式控溫，控溫儀表采用MR13智能調節儀，PID參數自整定。





控溫精度



≤±1ºC（穩態后）


觸摸屏 + PLC自動控制監控系統










系統組成



昆侖通態觸摸屏+三菱PLC





控制范圍



全自動推進全部操作、推進過程設超行程、電機過載、動作超時等聲光報警。


另設有爐膛超壓報警及油壓超低等報警（以上為指示燈指示）





數據監控



觸摸屏可以進行各溫控點、各測溫點，工藝曲線、溫控模塊的操作，報警記錄及查詢、曲線配方及工藝時間的配方，不同管理層操作權限，軟件操作幫助，并記錄顯示，可采用U盤導出歷史數據。


電氣配置










主要電器元件



電氣柜內主要安裝有：觸摸屏、空氣開關、接觸器、PLC、溫控表、互感器、指示燈、按鈕開關等。





電氣柜



4臺。





程控柜



800L×650W×2000H（mm）1臺。


設備外觀










外觀要求



制造精細，美觀氣派。掛板噴塑（包括回流線）





外觀顏色



爐體高溫銀粉漆，回流線掛板電腦灰色，電氣柜橘紋灰色。


現場安裝條件










供電能力



三相四線380V±10%，50Hz，350KVA。





現場設施



電爐安裝應有相配套的電爐基礎（基礎承重要求2.5T/m2）及電纜布放電纜溝或橋架。





現場環境



窯爐使用場所溫度：0~40℃。室內無較大的空氣對流、無腐蝕性氣體。


用戶安裝責任










1



定作方負責窯爐安裝基礎和一次電源到位。爐體到控制柜的二次連接導線（長度小于4米）由承攬方負責提供和安裝。





2



負責窯爐就位及起重，窯爐的組裝





3



負責調試人員的食宿


備品備件










康泰爾電熱絲10支、K 型熱電偶6支，N 型熱電偶6支，可控硅備件10個，日本島電MR13溫控儀表1個，快速熔斷器5只


技術文件提供










1



電爐說明書



1份





2



電爐出廠檢驗合格證



1份





3



電氣原理圖



1份





4



儀表說明書



1套





5



電爐發貨清單



1份


質量保證










1



設備質保期壹年（易損件：推板、加熱元件等除外，人為因素除外）





2



質保期內凡屬承攬方設計、制造原因引起的質量問題，由承攬方負責免費維修


若因定作方使用不當而引發設備故障，承攬方負責維修，費用由定作方負擔





3



質保期滿后設備出現故障，承攬方負責維修，費用由定作方負擔


設備運輸及安裝調試










1



承攬方負責承辦運輸及包裝，定作方負責設備運輸費用，定作方負責設備卸車和就位





2



設備基礎由定作方負責，承攬方于合同生效45天內向定作方提供設備安裝基礎圖





3



承攬方負責設備的安裝調試工作，定作方對此提供必要的協助，定作方自行完成工藝調試





4



在承攬方調試過程中，定作方派操作人員協同，承攬方對定作方操作人員提供免費培訓





5



設備安裝調試后，定作方應在六天內及時組織驗收工作，并出具驗收報告。驗收標準為本“方案”





6



以上未盡事宜，由雙方友好協商解決




協議補充說明
本協議書可能在窯爐的具體設計過程中產生變更。如果有變更的情況，將會同定作方及時聯系，并取得定作方的確認。更改部分雙方建立補充技術協議并簽字蓋章生效。



聯系電話：13771375139、0510-87560011
