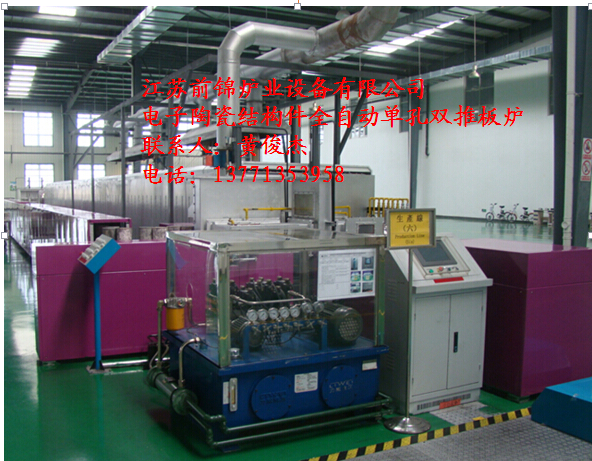

                             電子陶瓷結構件全自動單孔雙推板爐




                             作者：87569388    來源：江蘇前錦爐業設備有限公司    時間：2016/5/11    點擊：2178










江蘇前錦爐業設備有限公司 黃俊杰





關鍵詞：電子陶瓷 電子陶瓷結構件 電容器瓷 陶瓷電容器 半導體陶瓷 鐵電陶瓷高溫推板爐 推板爐 雙推板爐 全自動單孔雙推板爐


前言：江蘇前錦主要生產系統實驗電爐，高溫單（雙）通道推板窯，輥道窯、網帶爐、氣氛保護（窯）爐、升降爐、鐘罩爐、真空爐、臺車窯、箱式爐等工業窯爐，設備主要應用于特種陶瓷,電子陶瓷，磁性材料，化工粉末，熒光粉，拋光粉，鋰電池材料，稀土材料，電子器件，長余輝發光粉，硬質合金，陶瓷金屬化，石油催化劑，珠光云母，氧化鈦粉體，氧化鋯粉體或其它無機新材料等產品的燒結加熱之用。




一、 設計參數










燒成原料



1） 原料形態            電子陶瓷結構件


2） 碼放高度             180mm（2層匣缽）


3） 燒成時間           ~ 升溫2.3h + 保溫3.4h +降溫4.3


4） 最高設計溫度        1400℃


5） 長期使用溫度        1350℃


6） 爐內氣氛            空氣


7） 輸送形式            2層、2排


8） 輸送速度            1500-2300mm/h無極可調（以1800mm/h為依據）





二、 設備用途及結構簡述










設備用途



電子陶瓷結構件的燒結。


根據燒成工藝特別設計。





結構簡述



此電爐為雙推板、全自動回轉式電阻爐。


隧道內上下布置加熱元件加熱，根據工藝設定各溫區溫度，裝料匣缽放置于推板上輸送，主推傳動為液壓傳動。德國進口精密調速閥無極調速。


三、 設備規格










設備名稱



18米全自動單孔雙推板電阻爐





型號



 RTB-250-13型





爐膛尺寸



18000L×750W×240H（mm）， 含推板高度





爐膛有效尺寸



18000L×680W×210H（mm）





推板尺寸



340L×340W×30H（mm）





使用溫度



最高實驗溫度：1400℃，長期使用溫度：1350℃





爐體外形尺寸



約21500L×3500W×2500H（mm）參考





回轉方向



□  順時針          □  逆時針  （用戶指定）


熱工參數










額定功率



約250 KW



保溫功率



約180 KW(和進、排氣量及輸送速度有關)





產品出口溫度



產品溫度約100ºC





窯體外側壁溫度



45ºC+室溫。遠離測溫點元件及加熱元件的距離≥150mm。


溫區、加熱元件及控溫點分布










詳見溫度曲線圖





溫區



8溫區：過渡區0.6m，1-8區各1.2m，


降溫區7.8m





加熱方式



采用上下水平加熱





加熱元件



φ25直型硅碳棒





控溫點數



第1、2區為單獨控溫，其余為上下控溫共16個控溫點。





測溫點數



恒溫區中間預留2個檢測溫孔，爐尾2個檢測溫控點。





熱電偶



6支K分度熱電偶 ，10支S型熱電偶


進氣、排氣系統










全爐共6路進氣； 6路排氣 ，排氣采用抽板閥控制排氣量。





排氣分布



離爐頭升溫區設置4路排氣，集中在一起；尾部2路自然排氣。





進氣分布



全爐共6路進氣，預熱區設置4路進氣點，每個進氣口橫向排布分2路進氣，降溫區2路進氣，起冷卻作用。進氣量的大小均可以球閥控制。


配備鼓風機1臺


耐火保溫結構










耐火保溫結構



爐膛頂部材料選用異型整體一級高鋁材質，側墻及底部采用日本伊索YK系列材質鋯鎂鋁復合莫來石輕質隔熱磚砌筑而成，底隔梁磚和耐磨軌道采用剛玉莫來石材質。保溫層采用日本伊索莫來石聚輕磚 +輕質磚+ 陶瓷纖維板砌筑，隔熱效果極佳，熱容量小，具有節能降耗等特點。


加熱元件水平安裝在爐膛的上下。


爐體結構










爐體主架



長18000（mm），由國標型材、板材分段焊接，分成9節，螺栓連接


 爐體傳動控制系統










傳動方式



液壓傳動





傳動控制



PLC+觸摸屏操作控制





動力源



液壓站，





輸送速度



1500-2300mm/h（無極調速）



常用速度



約1800mm/h





傳動特性



1、該設備由進料橫推、主推進器、出料橫推、縱向回推、返回輥道幾個部分環繞組成，由控制柜、手動操作站和PLC柜（面板上有設備行模擬圖）監控全部運行過程。各相應部位設計有安全保護報警裝置（包括超壓、超時報警，程序上各個動作之間都采用互鎖，由PLC編程控制）


2、主推進裝置采用液壓推進，油缸行程850mm，配有德國進口力士樂精密調速閥，可實現主推進在1500～2500mm/h范圍內無極調速。最大推重8T


3、主推進裝置具有進退車自動轉換，快進、慢進、快退等功能，行程推進4、系統設有手動和自動兩種控制方式。自動控制采用PLC可編程控制器控制，程序上各個動作之間都采用互鎖；爐頭和爐尾各設有一個手動操作盒，分別控制進料和出料裝置的各種動作。操作站上設有急停按鈕，以備緊急停止送料系統之用。主要位置開關采用日本OMRON品牌。


溫度控制系統










控溫方式



采用可控硅移相觸發方式（SCR）控溫





功率輸出控制



SCR控制，數量：16個，具有軟啟動、軟關斷、限流及過流保護等功能





控溫點



16路，溫控儀表顯示





控制方式



0-100%連續可調





開關



每路均有斷路器





SCR冷卻



散熱片+風機風冷





溫控儀表



數字智能儀表，0-1100℃、PID連續控制，溫度補償，超溫、斷偶等聲光報警功能


設備外觀










外觀要求



制造精細，美觀氣派。掛板噴塑





外觀顏色



根據用戶要求。


四、 現場安裝條件










供電能力



三相五線380V±10%，50Hz，300KVA。





現場設施



電爐安裝應有相配套的電爐基礎（基礎承重要求1.5T/m2）及電纜布放電纜溝或橋架。





現場環境



窯爐使用場所溫度：0~40℃。室內無較大的空氣對流、無腐蝕性氣體。





備注：本文僅供參考，根據客戶要求設計制造，更多規格、參數以及詳細技術方案可來電索取。
